Canvas

canvasとは

次世代のhtmlとして策定が進んでいるhtml5の仕様の中にある要素で、javascriptにより、直接画像を作る仕組みです。次世代のブラウザでの標準ですが、firefoxで既に使える他、Safari, Operaなどでも使用可能です。インターネットエクスプローラでも「ExplorerCanvas」というライブラリを導入することで使えます。

本来はhtml5のDOCTYPE宣言の書き方があり、それ以前のhtml4やxhtml1.1ではcanvasは不正な要素、あるはずのない要素になってしまいますが、ここは「おためし」ということでxhtml1.1の環境で無理矢理書いてしまいます。

body内の記述

<canvas id="graph" width="450" height="300"></canvas>

枠線をいれるためにスタイルシートをつかっています(後述)。

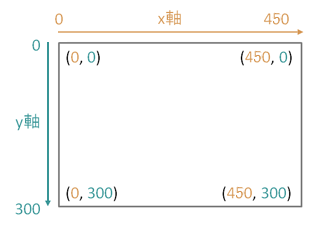

width="450" height="300" と指定したcanvasの中は次のような座標を持っています。この座標を使って図形を描きます。

スタイルの記述（head内）

marginの設定と、border(枠線)をいれるためにはスタイルシートをつかいます。必ず入れなければならないということはありません。必要に応じて指定します。

<style type="text/css">
canvas {
  border:solid 1px #999999;
  margin:1% 2%;
}
</style>

javascriptの記述（head内）

図を描くにはjavascriptに記述します。//以下は注釈でプログラム実行では無視されます。

// ページの表示が終わったら（onload）draw()を実行するため
onload = function() {
  draw();
}

// 実際の描画プログラム
function draw() {
  var canvas1 = document.getElementById('graph');
  var ctx = canvas1.getContext('2d');
  // □■
  ctx.strokeRect(20, 20, 200, 40);
  ctx.fillRect(20, 120, 200, 40);
  // ○
  ctx.beginPath();
  ctx.arc(300, 50, 40, 0, Math.PI*2, false); /*anticlockwise=false*/
  ctx.stroke();
  //.....以下略...
 }

onload

実行のタイミングです。onload = function() は決まり文句です。その後の{ }の中には実行したい function の名前を書きます。ここでは draw() しかありません。

// ページの表示が終わったら（onload）draw()を実行するため
onload = function() {
  draw();
};

もしdraw1()とdraw2()というfunftionがあって両方やらせたい時は、

onload = function() {
  draw1();
  draw2();
}

と書きます。

function

// 実際の描画プログラム
function draw() {
    //ここにdraw()の内容(プログラム)を書く
}

名前は自分で決められます。onload に指定する名前と合わせます。複数あってもかまいません。

function draw1() {
    //ここにdraw1()の内容(プログラム)を書く
}
function draw2() {
    //ここにdraw2()の内容(プログラム)を書く
}

canvasの為の決まり文句

  var canvas1 = document.getElementById('graph');
  var ctx = canvas1.getContext('2d');

var の後の canvas1 と ctx は変数です。自分で名前を決めることができます。canvas1 はここの２つがあっていなければなりません。ctx はここでは Context の省略からこの名前にしました。ctxはこのあと、何度も使っていきます。

'graph' はキャンバスに付けた id です。

１行目で graph という id の canvas 要素を見つけてそれを canvas1 と呼ぶことにします。

２行目で、その canvas1 を '2D' （２次元平面の画像）として取り扱うこととし、その対象を ctx と呼ぶことにします。

2Dは決まり文句です。これ以外を指定できません。将来的には3Dというのもできるようになる可能性はあります。

canvas1 と ctx の名前は自由なのでこのようにしてもかまいません

  var canv = document.getElementById('graph');
  var g = canv.getContext('2d');

この後は具体的な描画

次のページから少しずつ解説します。

  // □■
  ctx.strokeRect(20, 20, 200, 40);
  ctx.fillRect(20, 120, 200, 40);
  // ○
  ctx.beginPath();
  ctx.arc(300, 50, 40, 0, Math.PI*2, false); /*anticlockwise=false*/
  ctx.stroke();
  //.....以下略...
